2.5.3 Spülfunktionen und Timer (PURGE)

Das dritte Hauptmenü "PURGE" dient zur Einstellung der Spül-Funktionen. Damit gespült werden kann, muß einem Eingang des Parallel-I/O-Boards die Funktion Purge zugewiesen werden:

1.

Die Eingabe "MODE" kennt folgende Möglichkeiten, die für jeden Kanal unabhängig eingegeben werden können:
"OFF": Keine Spülung.
"PURGE": Spülung des Kanals beim Aktivieren der Spülleitung unabhängig vom Zustand des Channel "On/Off"-Tasters.
"PG+CH": Spülung des Kanals beim Aktivieren der Spülleitung jedoch nur, wenn der Kanal eingeschaltet ist. Das Ein/Ausschalten kann auch ferngesteuert erfolgen.

2.

Die Eingabe "SETPT" dient zur Festlegung eines unabhängigen Sollwerts, der nur für die Dauer der Spülung gültig ist.

3.

Die Eingabe "TIMER" stellt vier Timer zur Verfügung.

Die Timer eignen sich besonders um Spülvorgänge zu automatisieren. Die Programmierung der Timer erfolgt in Sekunden-Intervallen. Die Timer haben nur dann eine Funktion, wenn ein Wert größer Null eingestellt wurde, andernfalls bleibt der jeweilige Timer ausgeschaltet.

Die Timer sind numeriert (T1 bis T4), entsprechend ihrer Position auf dem LC-Display. Die Timer haben jedoch keine Zuordnung zu einzelnen Kanälen, sondern T1 und T2 werden gestartet beim Einschalten des Gasflusses (Drücken des Enable-Tasters auf "On"), während T3 (und indirekt auch T4) beim Ausschalten des Gasflusses (Drücken des Enable-Tasters auf "Off") starten.

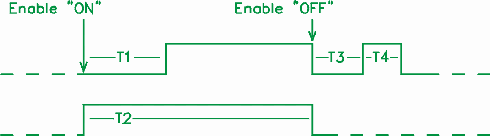

Die nachfolgende Zeichnung zeigt den zeitlichen Zusammenhang der Timer in Abhängigkeit von der Stellung des Enable-Tasters:

Timer T1 bis T4:

Timerbeschreibung:

Generell gilt für alle 4 Timer, daß diese nur sinnvoll genutzt werden können, wenn die Ausgangs-Funktion 10 bzw. 11 (Timer T1 Output bzw. Timer T2 Output) programmiert wurde.

Näheres hierzu siehe "Parallel-I/O-Board" im Kapitel 4.3, Ausgangs-Funktionen.

• [T1:]Der Timer T1 startet beim Schalten des Enable-Tasters auf "On". Ist der Timer T1 abgelaufen, dann wird der Ausgang "Timer T1 Output" gesetzt. Wurde T1 auf "000" programmiert, wird der Ausgang ohne Verzögerung gesetzt.
• [T2:]Wird der Enable-Taster auf "On" geschaltet, dann startet der Timer T2 sofort und setzt den Ausgang "Timer T2 Output". Er bleibt für die eingestellte Zeit aktiv, jedoch nur, wenn während der Timerlaufzeit der Enable-Taster nicht auf "Off" geschaltet wurde. Sonst schaltet er sofort wieder zurück. Der Timer T2 kann zur Steuerung einer Spül-Schaltung nach folgenden Beispielen dienen: Durch Setzen von Timer T1 auf 30 Sekunden wird der Gasfluß der einzelnen Kanäle durch äußere Beschaltung um 30 Sekunden verzögert. Gleichzeitig wird Timer T2 auf 20 Sekunden programmiert und er schaltet über den Ausgang "Timer T2 Output" die Spülvorrichtung für 20 Sekunden ein. Danach entsteht in diesem Beispiel eine Pause von 10 Sekunden, in der weder Spülgas noch Prozeßgas fließt. Durch Ändern von T2 kann somit erreicht werden, daß nach dem Spülen keine Pause auftritt (T2=30) oder daß das Spülgas noch fließt, wenn das Prozeßgas bereits geöffnet hat (T2 größer 30).
• [T3:]Beim Drücken des Enable-Tasters auf "Off" wird der Ausgang "Timer T1 Output" zurückgesetzt und der Timer T3 läuft für die Zeitdauer des eingestellten Zeitwerts. Danach wird der Ausgang "Timer T1 Output" gesetzt und Timer T4 gestartet. Wenn Timer T3 auf "000" programmiert wurde, dann startet Timer T4 ohne Verzögerung. Damit läßt sich nach dem Abschalten des Prozeßgases wiederum ein Spülzyklus programmieren, ähnlich wie bei Timer T2 beschrieben.
• [T4:]Der Timer T4 schaltet für den programmierten Zeitwert ein, wenn der Timer T3 ausgelaufen ist. Nach Ablauf der eingestellten Zeit wird der Ausgang "Timer T1 Output" wieder zurückgesetzt.
