2. Menü-Vorauswahl

$\resizebox*{1\columnwidth}{!}{\includegraphics{images/fpm1_1_hr.ps}}$

Beim ersten Betätigen des "Mode"-Tasters wird das Setpoint-Menü durch das obere Menü ersetzt:

1.: Range
2.: Gas
3.: Universal
4.: Program
5.: Options

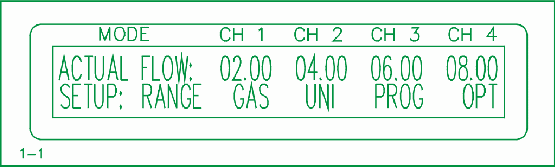

Die im Bild 1-1 gezeigten Einstellmöglichkeiten stellen eine Vorauswahl dar. Die Auswahl der gewünschten Menü-Funktionen erfolgt mit dem Cursor "Rechts"- oder dem "Links"-Taster. Danach wird die betreffende Menü-Funktion mit dem "Up"-Taster oder mit dem "Down"-Taster aktiviert. Jetzt befindet man sich in dem tatsächlichen Menü und kann die angebotenen Werte verändern.

Der gewünschte Kanal oder die angebotene Funktion können mit den Cursor-Tastern "Rechts" oder "Links" angewählt werden. Die Veränderung der Werte hingegen wird mit dem "Up"-Taster oder dem "Down"-Taster durch Aufwärts- oder Abwärtszählen vorgenommen. Die neuen Werte werden vom Gerät sofort übernommen.

Die fünf Funktionsgruppen werden auf den nächsten Seiten im Detail beschrieben. Nach Auswahl des jeweiligen Untermenüs können die auf den folgenden Seiten beschriebenen Haupt-Menüs ausgewählt werden.
